黄色网站免费播放,久草国产在线观看,黄色免费观看网址,国内外一级毛片,国内永久第一免费福利视频,丁香婷婷亚洲,一级特黄录像免费播放中文

您當(dāng)前位置：東莞市龐大化工有限公司 >> 行業(yè)新聞 >> 行業(yè)知識(shí) >> 瀏覽文章

• 無機(jī)富鋅底漆標(biāo)準(zhǔn)

  時(shí)間：2014年12月31日信息來源：本站原創(chuàng) 點(diǎn)擊：次

  ---

  PAD 無機(jī)富鋅底漆


  無機(jī)富鋅底漆產(chǎn)品組成：本產(chǎn)品由烷基硅酸酯、鋅粉、添加劑、顏料和醇類溶劑等組成的雙組份防銹底漆。

  無機(jī)富鋅底漆產(chǎn)品用途：適有于港口機(jī)械、橋梁、埋地管道、煤氣柜外壁、重型機(jī)械、石油開采和礦井設(shè)備、船舶水線以上船殼和甲板等鋼鐵結(jié)構(gòu)的重防腐涂裝體系作防銹底漆，也可作車間預(yù)涂底漆用。

  無機(jī)富鋅底漆產(chǎn)品特征：
            *漆膜中含有大量的金屬鋅粉，具有陰極保護(hù)作用；
            *具有優(yōu)異的耐熱性，漆膜可經(jīng)受400℃的高溫；
            *具有優(yōu)異的低溫固化性、附著性和耐沖擊性；
            *干性快，只需很短的時(shí)間即能搬運(yùn)、堆放和涂裝后道油漆；
            *漆膜具有優(yōu)異的防銹性和耐久性；
            *能與大部份高性能防銹漆和面漆配套使用；
            *具的廣泛的耐油性和耐溶劑性能；
            *具有優(yōu)異的焊接性能和切割性能，焊接切割時(shí)燒損面積小。

  無機(jī)富鋅底漆技術(shù)參數(shù)：

  顏色	灰色無光
  比重	≥2.0
  配套固化劑	PAD42716（乙）
  使用配比	甲組份：乙組份 =22.5：7.5（重量)
  適用期（20℃）	6 h
  濕膜厚度（原漆）	140µm
  干膜厚度	50μm
  理論涂布率	4.5m2/kg


  無機(jī)富鋅底漆干燥時(shí)間（25℃）

  表干	≤0.5h
  實(shí)干	≤24 h



  無機(jī)富鋅底漆覆涂間隔時(shí)間

  	5℃	20℃	30℃
  最短	24h	8.0h	5.0h
  最長	無限制，但在覆涂前必須清除鋅鹽

  建議涂裝道數(shù)：噴涂一道，干膜厚度達(dá)50µm

  無機(jī)富鋅底漆后道配套用漆：單組份丙烯酸面漆、環(huán)氧漆、氯化橡膠面漆、高氯化聚乙烯面漆、丙烯酸聚氨酯面漆、環(huán)氧煤瀝青。但不能與油性、醇酸、聚酯類油漆配套使用。

  無機(jī)富鋅底漆表面處理：
      *本產(chǎn)品不推薦用于手工除銹的鋼鐵兩面，但除銹良好達(dá)到St3 級(jí)的小面修補(bǔ)除外；涂有富鋅底漆的漆膜表面，如漆膜表面受到機(jī)械損傷，已損壞到富鋅底漆并出現(xiàn)局部銹蝕的部位，應(yīng)采用局部噴砂除銹至Sa2.5 或采用彈性砂輪片打磨至St3 級(jí)，才能進(jìn)行富鋅底漆的局部修補(bǔ)。如舊漆膜完好無損。只是漆膜粉化或受機(jī)械損傷，只要將膜用砂紙找毛并除盡漆膜表面的油污和雜質(zhì)直接涂裝中間層漆或面漆即可。 如舊漆膜使用年限久遠(yuǎn)。已全面失效，則應(yīng)噴砂處理至 Sa2.5 級(jí)，才能進(jìn)行富鋅底漆的涂裝。
      *有氧化皮鋼材：噴砂處理至 Sa2.5  級(jí)，表面粗糙度 30~75µm 或采用酸洗除盡全部的氧化皮、鐵銹并進(jìn)行徹底的中和、水洗和鈍化；
      *除銹前須除盡表面的油污、焊接飛濺物并打磨焊縫和尖角；

  無機(jī)富鋅底漆涂裝方法：

  	稀釋劑	稀釋量	噴嘴口徑	壓力
  無氣噴涂：	PAD9424	0~10%	0.4~0.5mm	15~20MPa
  空氣噴涂：	PAD 9424	15~30%	2.0~3.0mm	0.3~0.6MPa

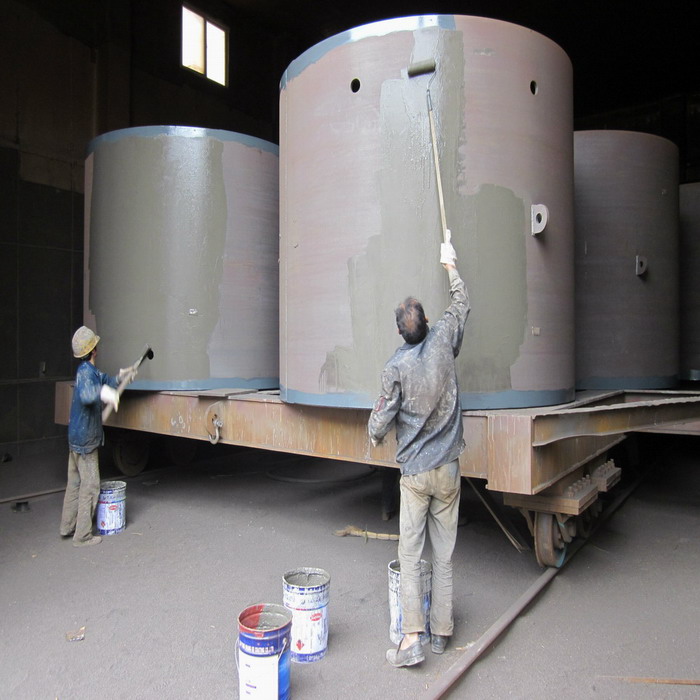

  滾涂或刷涂：	PAD 9424	0~5%


  無機(jī)富鋅底漆施工注意事項(xiàng)：
                1、底材溫度須高于露點(diǎn)以上3℃。
                   2、施工時(shí)要注意通風(fēng)、排氣、遠(yuǎn)離火種、帶口罩和手套等防護(hù)用品；
                3、按固化比混合后，并根據(jù)溫度變化調(diào)節(jié)稀釋劑的用量充分?jǐn)噭?，再?120 目銅絲篩網(wǎng)過濾后使用；
                4、環(huán)境溫度應(yīng)控制在5-35℃，相對(duì)濕度不得大于85%，如有條件最好選擇室內(nèi)涂裝，以便更能保證涂裝外觀質(zhì)量。

  無機(jī)富鋅底漆安全措施：
  ▲■詳細(xì)解釋參見《涂料使用指南》之《安全衛(wèi)生標(biāo)記》。
  ---------------------------------------------------------------
  通風(fēng)量       1.0kg 油漆或稀釋劑
  ---------------------------------------------------------------
  油漆：       a、達(dá)到爆炸極限下限（LEL）的10%       54 m3
               b、達(dá)到安衛(wèi)生要求（TLV） 3815m3
  ---------------------------------------------------------------
  稀釋劑：     a、達(dá)到LEL 的10%    210m3
               b、達(dá)到TLV          14000m3
  ----------------------------------------------------------------
  更多安全衛(wèi)生請(qǐng)參見《涂料使用指南》之《安全衛(wèi)生注意事項(xiàng)》。


  無機(jī)富鋅底漆包裝：甲組份（基料）大桶裝 22.5kg；乙組份（固化劑）小桶7.5kg

  無機(jī)富鋅底漆儲(chǔ)藏：密封存放于通風(fēng)、陰涼、干燥處，遠(yuǎn)離火種，甲組分貯存期限12個(gè)月，乙組分貯存期限6個(gè)月。

  無機(jī)富鋅底漆備注：為正確使用本公司產(chǎn)品，請(qǐng)仔細(xì)閱讀本公司編寫的《涂料使用指南》。

  無機(jī)富鋅底漆說明：以上本產(chǎn)品的資料及數(shù)據(jù)是根據(jù)我們的嚴(yán)格試驗(yàn)和實(shí)際使用中的經(jīng)驗(yàn)積累而得，數(shù)據(jù)誠信可靠，可作為施工參考。鑒于施工條件的多變性，我公司只保證油漆本身的質(zhì)量。

  本文關(guān)鍵詞：無機(jī)富鋅底漆 氯化橡膠面漆 丙烯酸聚氨酯面漆 PAD漆
  相關(guān)文章推薦：丙烯酸漆涂裝前的準(zhǔn)備



  (作者：admin 編輯：admin)

  文章熱詞：重防腐涂料 亮光白面漆 鐵藝漆 丙烯酸烘干磁漆

  上一篇：防銹漆涂裝條件要求

  下一篇：聚氨酯漆成分

  延伸閱讀：
